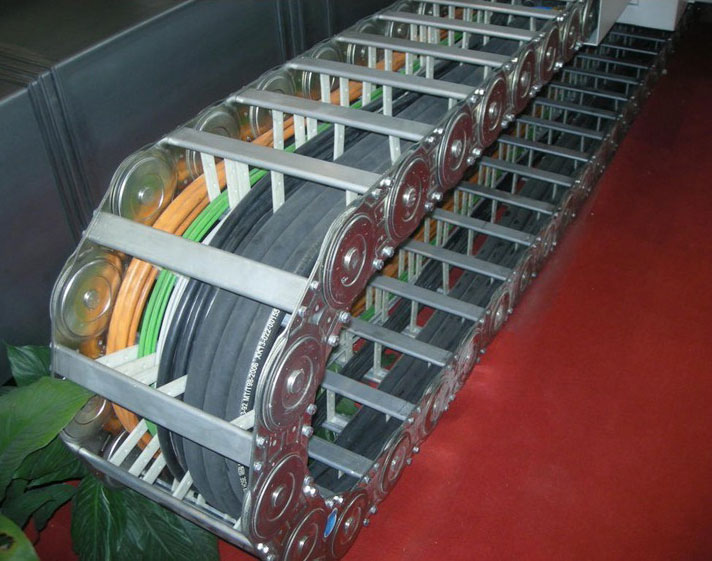

新型長行程鋼鋁拖鏈 長距離滑動工程拖鏈介紹
滑行應用原理

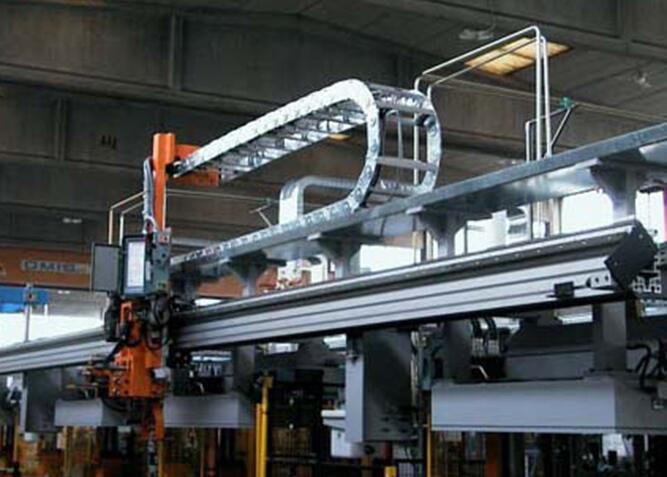

在長行程應用中，金福隆拖鏈的上段以下段為支撐，上段一部分在下段拖鏈上滑行，另一部分在同高的滑條上滑行。如下圖所示。若有側向位移則必須使用導向槽。如果拖鏈的固定端固定在行程的中央位置，拖鏈長度計算方法如下： LK = S/2 + K2 。根據技術參數以及所選擇的拖鏈，在某些裝置上拖鏈的移動端安裝高度必須降低。
金福隆拖鏈系統應用于長行程的優勢
1.行程可達 800 m
2.速度為 6 m/s (與金福隆公司聯系磋商后個別情況下可達 10 m/s)
3.金福隆拖鏈系統的使用壽命可達10 年甚至更長
4.負載可達 70 kg/m
這種設計的優勢還包括：
1.許多不同類型的電纜和介質管可在同一個系統中并排使用 (例如電氣、數據線、光纜及液壓和氣壓管)
2.節省安裝空間
3.低噪聲運行
4.高加速度
5.在露天、多塵環境中經久耐用，還可抗化學侵蝕
6.模塊化系統便于現場安裝
7.快速裝配、更換電纜及介質管

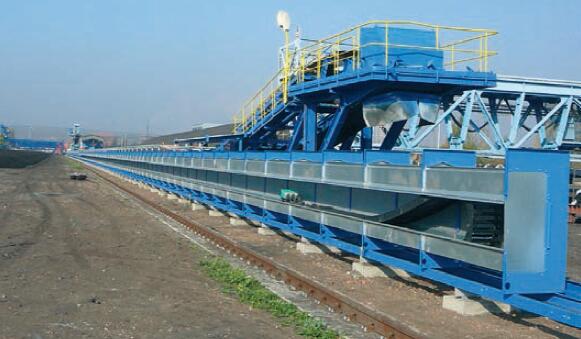

長行程應用趨勢用于極長行程的輪式拖鏈。以滾動代替滑動：
采用了特殊的輪式拖鏈，驅動力降低 75%。最大行程可達 800m。目前，行程最長的項目，使用輪式拖鏈和高柔性電纜，行程達 615m。
連續運行的長行程系統 - 在裝配階段即已發揮降低成本的作用：
配有電纜、連接器、去應力元件的全套定制拖鏈系統在交貨時已裝好滾輪，可立即安裝在導向槽中。節省了一半時間。
鋼鋁拖鏈運行速度及加速度
可在最高運行速度 5 m/s 時連續運行。且已得到實際應用。在特殊情況下，甚至可達到更高速度。例如，在撞擊試驗裝置中，E4/00 和E4/4 拖鏈可達到 22 m/s，加速度可達到 784m/s2。
(但在這種條件下客戶每年只要求數千次循環)。
計算表明加速度會產生較大影響。必須區分正常的運行加速度和突變加速度。例如意外停機或者所謂的“緊急停機”。但即使在這種條件下，事實證明金福隆拖鏈也非常耐用。
工程拖鏈?zhǔn)褂脡勖?/strong>
憑借我們在滑行應用領域積累的豐富經驗，我們能夠為您的應用提供使用壽命計算服務。作為工程塑料滑動軸承的開發者，我們不但熟悉大量的材料特性，還將這種知識應用于拖鏈的研發過程。到目前為止，行程達到 200 m 的裝置已經持續運行 8 年，而且所需維護極少。行程達到 60 m 的裝置已持續運行 12 年，而且?guī)缀醪恍枰S護。(請?zhí)峁┠椖康南嚓P(guān)參考信息，并咨詢金福隆進行計算)。客戶在決定選用金福隆時，金福隆拖鏈系統在惡劣工況下的長期免維護性能往往起到了決定性的作用。
我們的系統保障(取決于應用場合)更可讓您高枕無憂。
技術環境

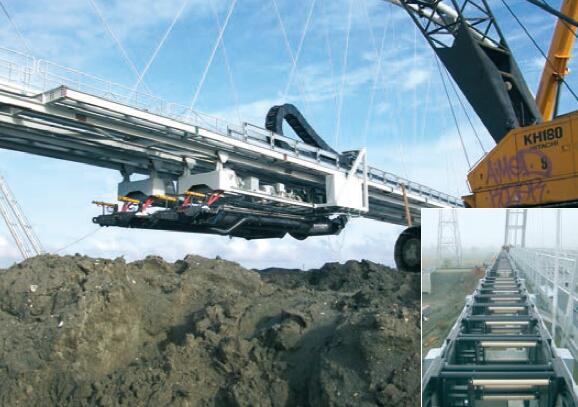

金福隆拖鏈的長行程應用場合包括水下、多塵、熱帶氣候、爆炸性環境 (使用特殊設計功能)等等。導向槽可使用耐腐蝕材料。
